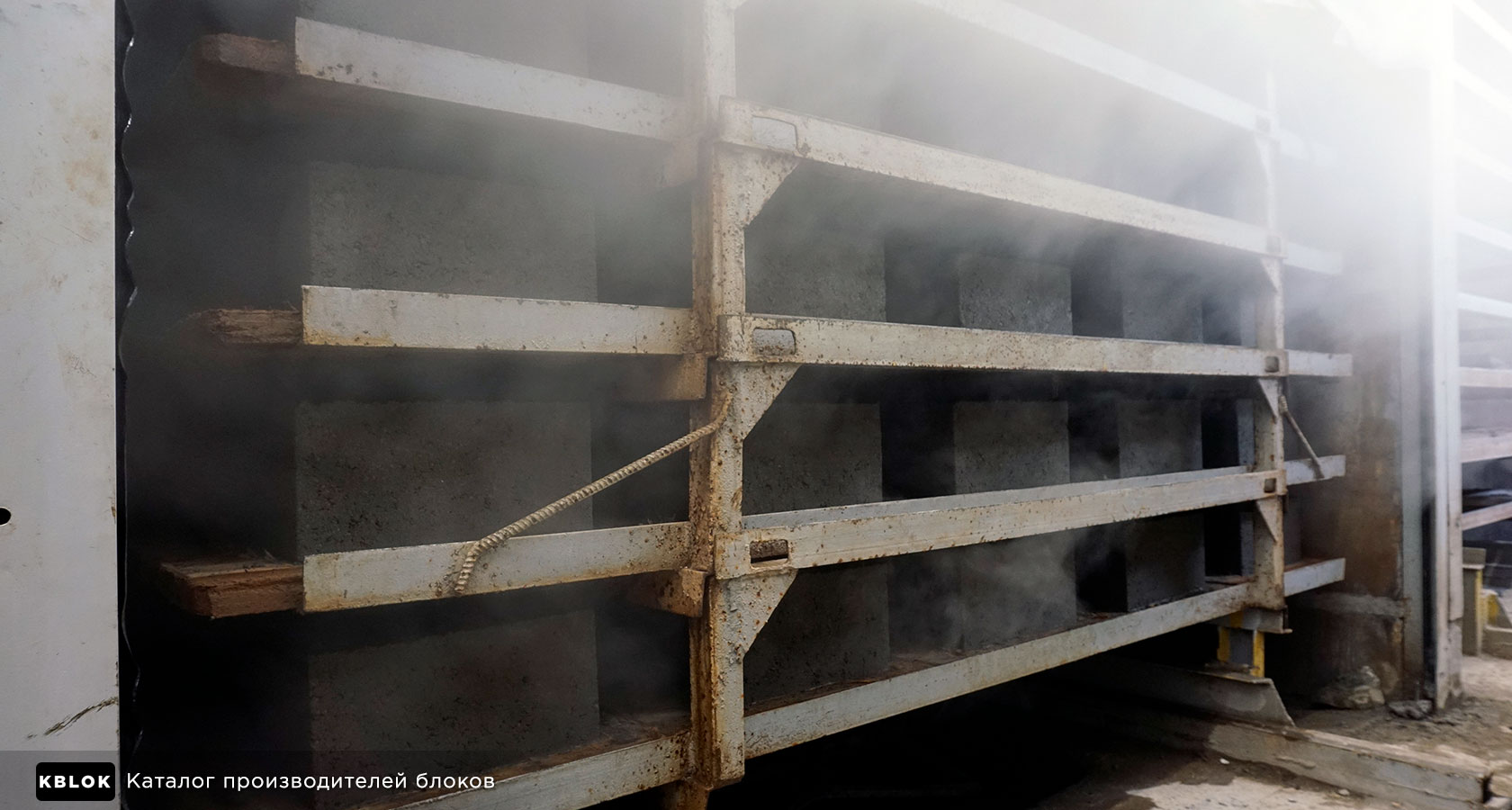

Тепловая обработка бетона: зачем изделия греют паром и что это даёт производству

Зачем греть бетон: физика твердения и экономика завода

Прочность бетону даёт гидратация — реакция цемента с водой. Её скорость подчиняется правилу Вант-Гоффа: каждые дополнительные 10 °C ускоряют процесс примерно вдвое. Разогрев изделия с 20 до 80 °C разгоняет твердение на порядок, и то, на что при обычной температуре уходит неделя, укладывается в одну рабочую смену.

В нормативах формулировка звучит суше: тепловая обработка железобетонных изделий производится с целью ускорения твердения и достижения бетоном отпускной прочности, при которой конструкцию можно распалубить, складировать и отгрузить заказчику. По ГОСТ 13015 отпускная прочность обычно составляет 70 % класса в тёплый сезон и 85–90 % — в холодный.

Экономика здесь прямая. Металлическая форма — самый дорогой инструмент формовочного цеха, и оборачиваться она должна каждые сутки, а не дважды в месяц. Самый распространённый способ добиться этого — пропарка бетона насыщенным паром при атмосферном давлении: пар одновременно греет изделие и не даёт ему терять влагу, без которой гидратация останавливается. Простой расчёт: линия из шести форм при суточном обороте выпускает за месяц 180 изделий, при естественном твердении — от силы двенадцать.

Как проходит пропарка бетона: четыре стадии цикла

Классический цикл тепловлажностной обработки (ТВО) в камере ямного типа занимает 12–16 часов и строится по схеме, закреплённой ещё СНиП 3.09.01-85.

Отдельное требование касается выгрузки: перепад между поверхностью изделия и воздухом цеха не должен превышать 40 °C, иначе тепловой удар оставит на конструкции сетку микротрещин. Для массивных элементов с модулем поверхности ниже 4 режим смягчают, тонкостенным допускают более крутой подъём. Универсального графика нет: пропарка бетона дорожной плиты и тонкостенного лотка идёт по разным программам, хотя обе камеры могут стоять в одном пролёте.

Где греют изделия: камеры заводов и мобильные установки

Стационарные камеры на производстве ЖБИ

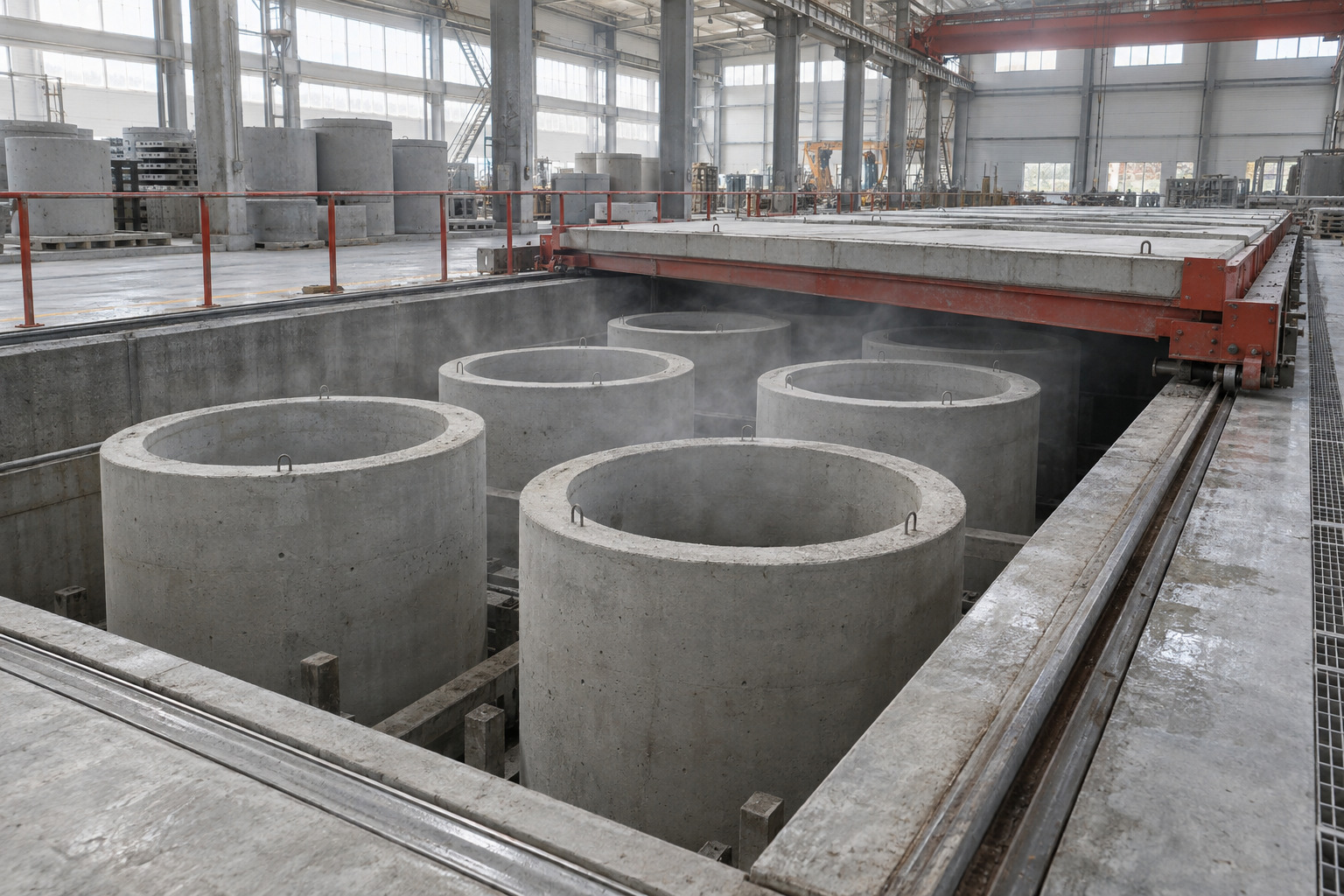

Основной парк отрасли — ямные камеры: заглублённые колодцы с крышкой на гидрозатворе, куда изделия загружают краном в несколько ярусов. Конвейерные линии комплектуют туннельными и щелевыми камерами непрерывного действия, кассетные установки греют бетон через паровые рубашки отсеков, а на открытых полигонах работают переносными колпаками и термоформами. Типовая яма глубиной около трёх метров принимает 15–20 кубометров продукции за одну загрузку.

Прогрев на стройплощадке

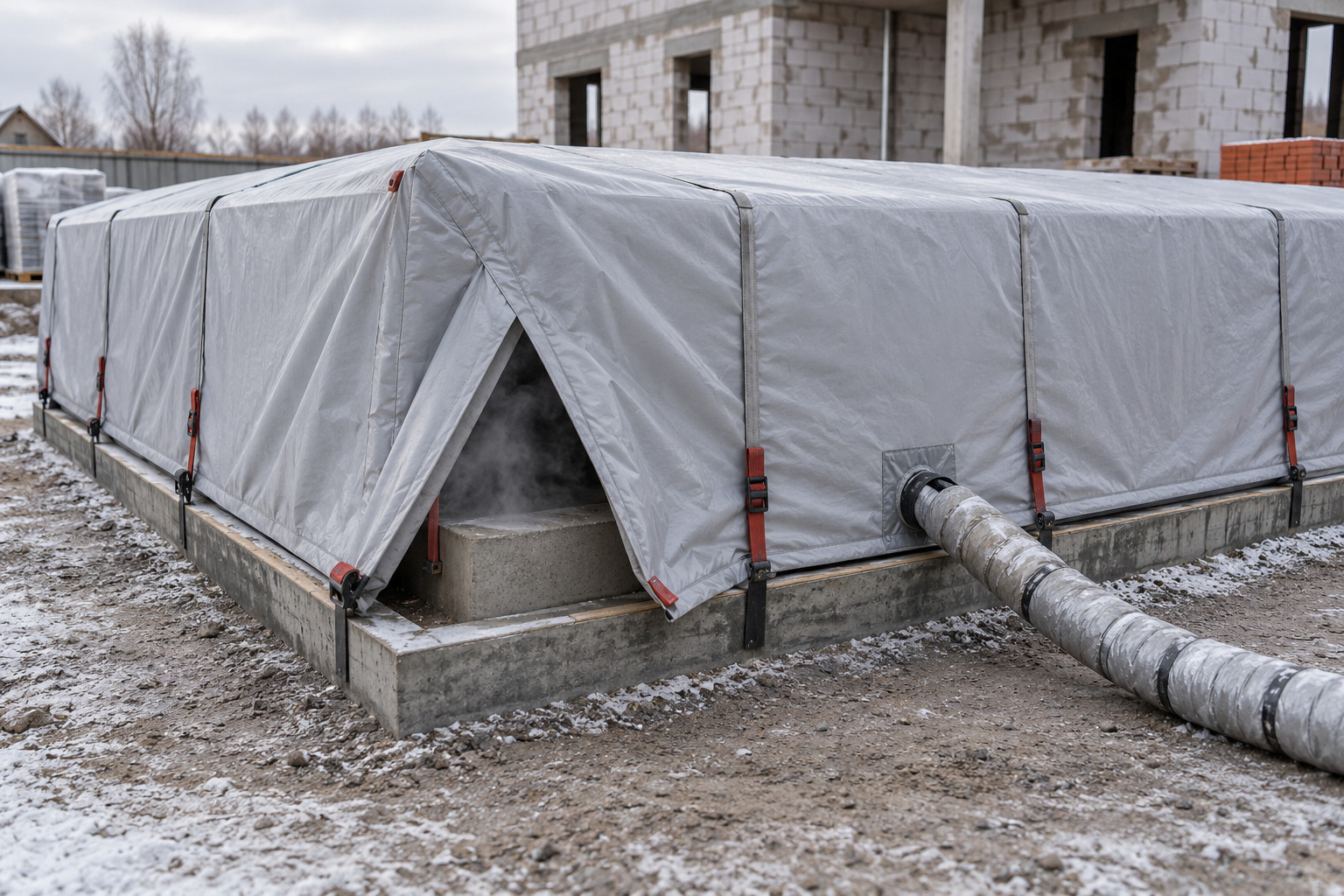

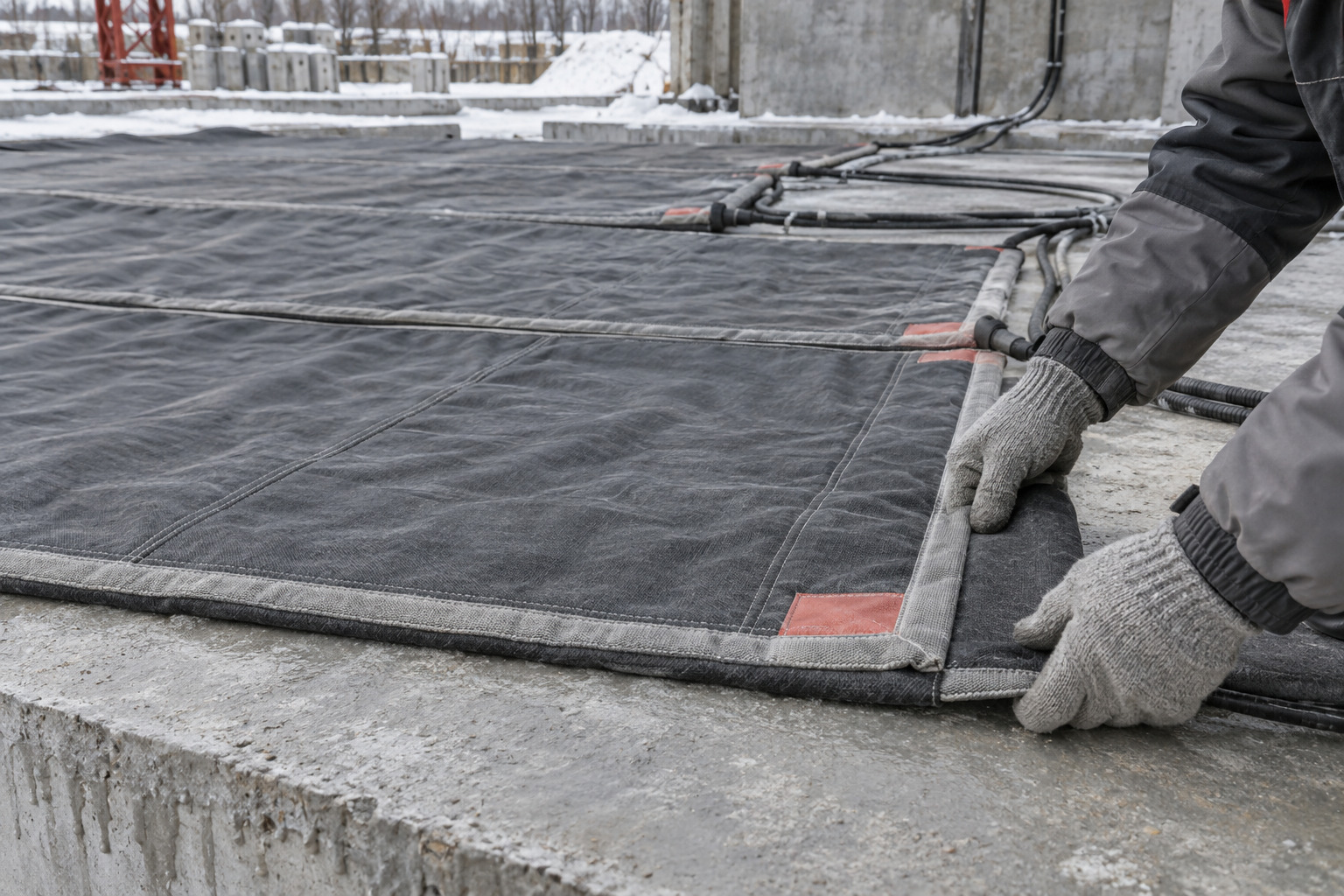

Монолитчики решают ту же задачу при зимнем бетонировании. Конструкцию накрывают утеплённым пологом и подают пар от мобильного парогенератора; электрические модели на 100–300 кг пара в час закрывают потребности небольшого объекта. В таких условиях пропарка бетона даёт те же 60–70 % прочности за сутки. Там, где пара нет, выручают греющий провод ПНСВ, термоматы или метод термоса — за счёт утепления опалубки и экзотермии самого цемента. У пара есть и технологический плюс: он греет конструкцию равномерно, без локальных перегревов у электродов и проводов.

Ошибки режима и контроль качества

Главный враг качества — спешка. Форсированный подъём температуры и перегрев изотермы выше 95 °C запускают деструктивные процессы: расширяющаяся в порах влага разрыхляет цементный камень, и конечная прочность падает на 10–15 %. Вторая типичная ошибка — сухой прогрев: когда пар перегрет или его мало, поверхность обезвоживается и покрывается усадочными трещинами ещё до распалубки.

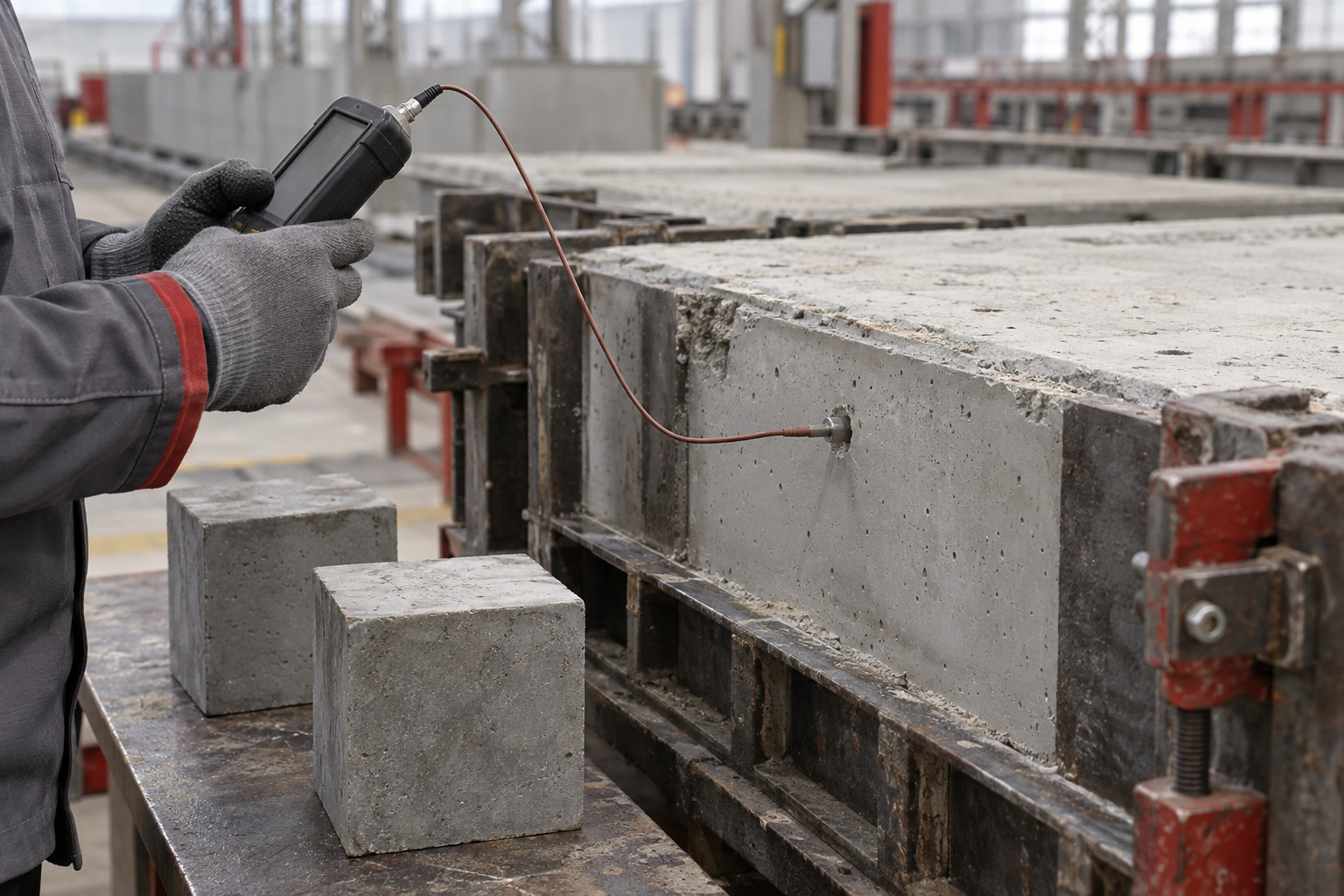

Режим контролируют хромель-копелевыми термопарами, заложенными в тело изделия; на современных линиях самописцы сменили контроллеры с логированием каждого цикла. Прочность подтверждают по ГОСТ 18105: серия контрольных кубов, прогретых вместе с изделием, плюс склерометр или ультразвук перед отгрузкой. Правильно выстроенная тепловая обработка бетона почти не отражается на итоговых характеристиках: недобор к 28-суточной прочности нормально твердевшего бетона-близнеца не превышает 5–10 %.

Чем заменить пар: сравнение способов ускоренного твердения

Выбор упирается в энергетику площадки и серийность. Для сборного железобетона конкурентов у пара за девяносто лет так и не появилось: по цене часа набранной прочности пропарка бетона остаётся вне конкуренции. Наша практика это подтверждает — на собственном производстве через камеры проходит вся линейка изделий, от колодезных колец до дорожных плит.

Вопросы и ответы

Для чего пропаривают бетонные изделия, если существуют химические ускорители твердения?

Ускорители — формиаты, нитраты, роданиды кальция и натрия — сокращают сроки твердения максимум в полтора-два раза при дозировке 1–4 % от массы цемента, поэтому до отпускной прочности с ними идут дни, а не часы. Самый дешёвый ускоритель, хлорид кальция, запрещён в конструкциях с предварительно напряжённой арматурой и ограничен дозой 2 % в обычном железобетоне: хлориды провоцируют коррозию стали. Пар подобных ограничений не имеет и одинаково работает на любой рецептуре. На практике технологи совмещают оба подхода: небольшая доза ускорителя срезает изотермическую выдержку на один-два часа и заметно снижает расход пара.

Чем пропарка бетонных изделий отличается от автоклавной обработки?

Давлением и химией процесса. Автоклав — герметичный сосуд, где насыщенный пар сжат до 0,9–1,3 МПа, а температура достигает 175–190 °C. В таких условиях кремнезём песка реагирует с известью, образуя гидросиликаты кальция, поэтому автоклавы нужны газобетону, силикатному кирпичу и плотным силикатным бетонам. Материал выходит из автоклава сразу со стопроцентной марочной прочностью и дальше её почти не наращивает. Для обычных ЖБИ технология избыточна: сосуды под давлением дороги, ограничивают габариты изделий и требуют отдельного промышленного надзора.

Можно ли прогревать бетон на глинозёмистом цементе?

Нельзя. Уже при 25–30 °C гидроалюминаты кальция перекристаллизовываются в кубическую форму, цементный камень теряет плотность, а конструкция — до 40–50 % прочности, причём необратимо. Глинозёмистым составам прогрев и не нужен: они набирают 70–80 % прочности за первые сутки при обычной температуре. Осторожности требуют и смешанные вяжущие с добавкой глинозёмистого клинкера — для них режим подбирают только после лабораторной проверки конкретной партии.

Влияет ли прогрев на морозостойкость и долговечность конструкций?

При корректном режиме — практически нет: структура цементного камня формируется той же, что и при естественном твердении. Проблемы создаёт нарушение графика: форсированный нагрев увеличивает капиллярную пористость, и марка по морозостойкости способна упасть на ступень-две, скажем с F200 до F100. Поэтому для мостовых балок и аэродромных плит изотерму ограничивают 70 °C, компенсируя удлинением выдержки, а в смесь вводят воздухововлекающие добавки: 4–6 % вовлечённого воздуха гасят давление замерзающей воды в порах. Грамотная тепловая обработка бетона таким конструкциям не противопоказана.

Сколько пара и энергии уходит на кубометр изделий?

В ямных камерах старой постройки — 200–300 кг пара на кубометр, в современных утеплённых с автоматикой — 100–150 кг, или примерно 0,15–0,25 Гкал в тепловом эквиваленте. На прогрев приходится до 60–70 % всего теплопотребления завода ЖБИ, поэтому модернизацию начинают именно с камер: герметизация крышек, теплоизоляция стенок и переход от центральной котельной к локальным парогенераторам сокращают энергетическую статью себестоимости на четверть и больше.

Реально ли организовать прогрев в небольшом цехе?

Да. Малые производства колец, плитки и заборных секций собирают камеры из сэндвич-панелей или утеплённых бытовок и подают пар от компактного электрического парогенератора на 25–50 кг в час — такой мощности хватает на один-два кубометра изделий за цикл. Главная ошибка здесь — экономия на теплоизоляции: без неё половина энергии уходит на обогрев улицы, а температура в камере «плавает». Термодатчик с выносным щупом и простое реле уже дают стабильность, сопоставимую с заводской автоматикой.
