Методы испытания бетона на прочность: полное руководство по ГОСТ
Прочность бетона — ключевой параметр надёжности любой конструкции: от жилого дома до промышленного объекта. Именно поэтому испытание образцов бетона — не формальность, а обязательная процедура контроля качества на каждом этапе строительства. В этой статье наши технологи бетонного завода подробно расскажут, как проводятся испытания, какие методы применяются и что означают результаты для вашего объекта.
Испытание контрольных образцов или кернов с физическим разрушением материала.
Оценка прочности непосредственно в конструкции механическими и ультразвуковыми методами.
Контроль проводят как на подготовленных образцах, так и непосредственно на строительной площадке.
Нормативная документация и ГОСТы
Все испытания бетона в России регламентированы государственными стандартами. Основные документы, которые обязан знать каждый специалист строительной лаборатории:
| ГОСТ | Название | Область применения |
|---|---|---|
| ГОСТ 10180-2012 | Методы определения прочности по контрольным образцам | Разрушающие испытания кубов, призм, цилиндров |
| ГОСТ 18105-2018 | Правила контроля и оценки прочности | Производственный контроль партий бетона |
| ГОСТ 28570-2019 | Методы определения прочности по образцам из конструкций | Испытания кернов и выпиленных образцов |
| ГОСТ 22690-2015 | Определение прочности механическими методами НК | Неразрушающий контроль: отрыв, скол, отскок |
| ГОСТ 17624-2012 | Ультразвуковой метод определения прочности | УЗ-контроль конструкций |
| ГОСТ 25192-2012 | Классификация и технические требования | Все виды бетонов |
ГОСТ испытания бетона 10180-2012 является основополагающим документом и распространяется на бетоны всех видов: тяжёлые, лёгкие, мелкозернистые, ячеистые. Помимо ГОСТов, при испытаниях руководствуются техническими условиями (ТУ), картами подбора состава и внутренними регламентами лаборатории завода-изготовителя.
Важно для застройщика: при приёмке бетона требуйте паспорт качества и протокол испытаний контрольных образцов. Эти документы подтверждают соответствие поставленного бетона заявленному классу бетона (В15, В20, В25, В30 и выше).
Виды испытаний бетона
Методы испытаний бетона делятся на две принципиальные группы — разрушающие и неразрушающие. Выбор метода зависит от стадии строительства, типа конструкции и требуемой точности результата.
Контрольные кубы, призмы, цилиндры и керны испытываются до разрушения.
Прочность оценивается непосредственно в конструкции без её существенного повреждения.
Разрушающие методы
Разрушающие испытания образцов бетона — наиболее точный способ определения предела прочности бетона на сжатие, растяжение и изгиб. Метод предполагает физическое уничтожение образца.
Как проводится испытание на сжатие:
- 1Из бетонной смеси формуются контрольные образцы-кубы 150×150×150 мм (базовый размер по ГОСТ 10180-2012)
- 2Образцы твердеют в стандартных условиях (температура 20±2°C, влажность ≥95%) в течение 28 суток — проектный возраст бетона

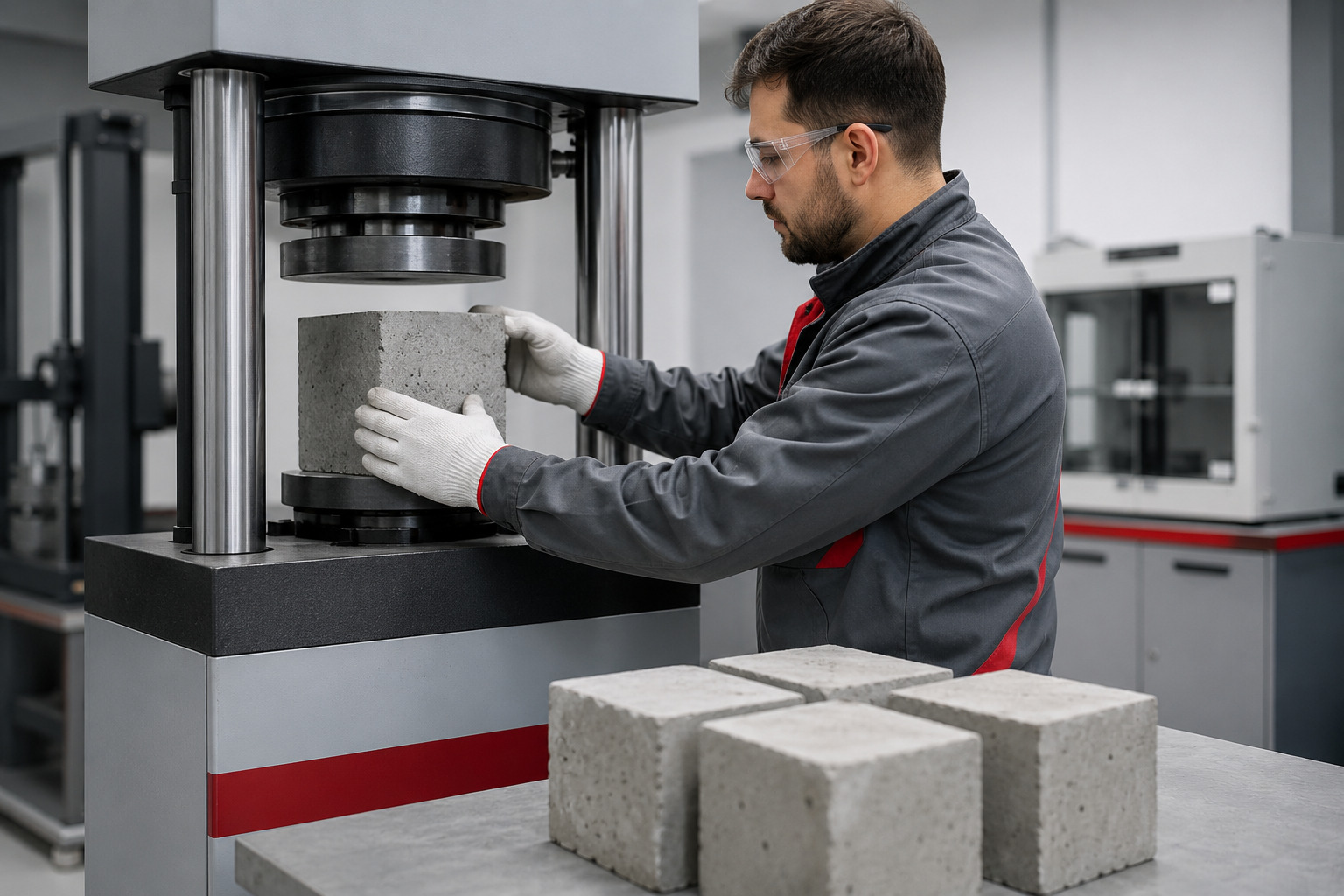

- 3Образец устанавливается на гидравлический пресс между стальными плитами
- 4Нагрузка увеличивается равномерно с постоянной скоростью до момента разрушения
- 5Зафиксированное разрушающее усилие пересчитывается в прочность (МПа или кгс/см²)
Виды разрушающих испытаний бетона:
Самый распространённый вид; определяет марку и класс бетона (например, М300 = В22,5).
Для конструкций, работающих на растяжение (плиты перекрытий).
Образец-цилиндр разрушается по диаметральному сечению.
Испытание балок-призм; применяется для дорожного и аэродромного бетона.

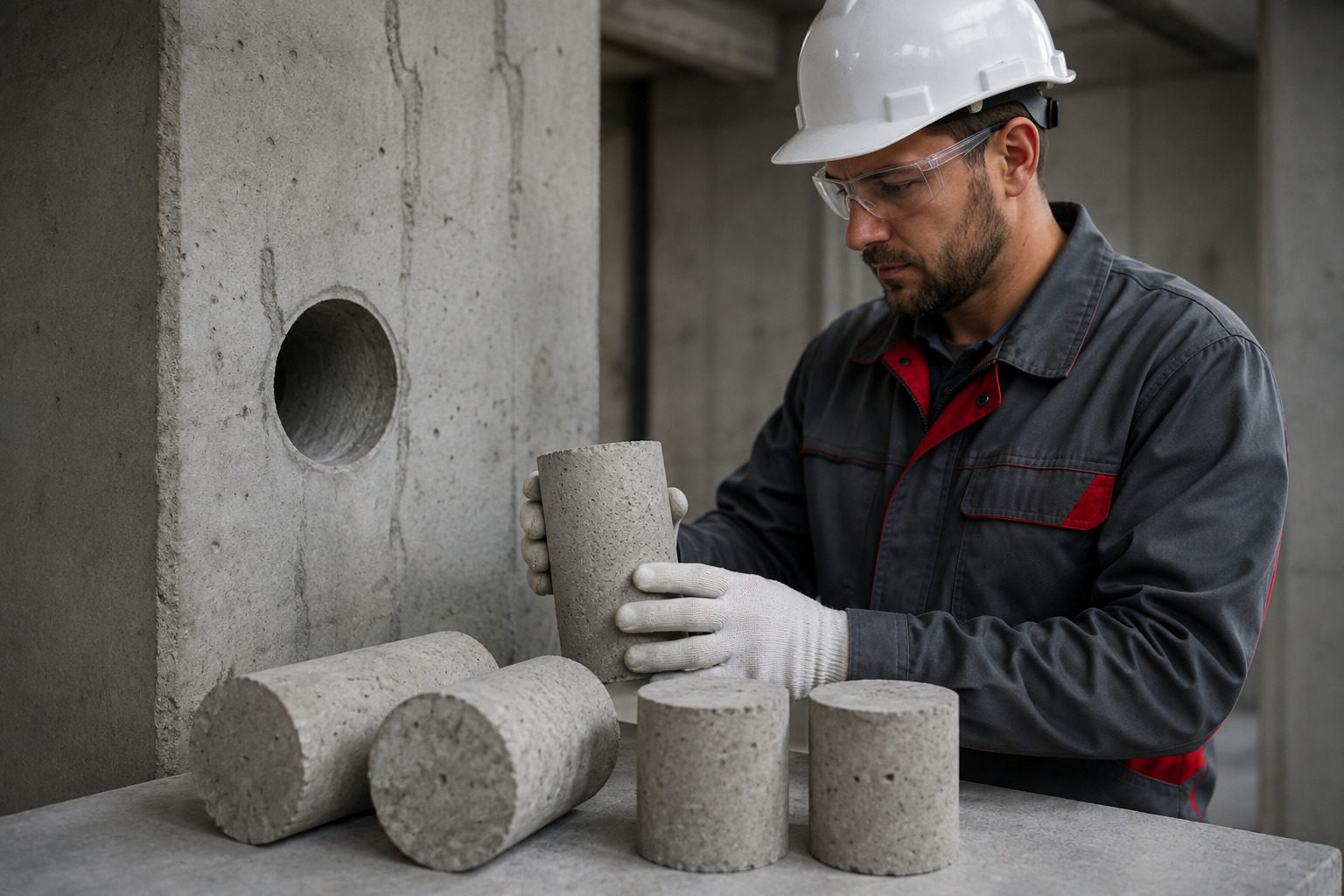

Помимо кубов, из конструкции можно выбурить керны (цилиндрические образцы) диаметром от 44 до 150 мм — это метод по ГОСТ 28570-2019, применяемый при инспекционных и экспертных обследованиях.
Неразрушающие методы
Неразрушающие методы испытаний бетона позволяют определить прочность непосредственно в конструкции без её повреждения. Особенно востребованы при обследовании существующих зданий и сооружений, монолитных фундаментов, колонн и перекрытий.
Прямые методы местных разрушений (по ГОСТ 22690-2015)
| Метод | Принцип | Точность |
|---|---|---|
| Отрыв со скалыванием | Анкер ввинчивается в бетон и вырывается прибором; усилие отрыва коррелирует с прочностью | ±10–15% |
| Скалывание ребра | Фиксируется усилие скола у ребра конструкции | ±15% |
| Отрыв стального диска | Диск приклеивается к поверхности и отрывается; применяется реже из-за трудоёмкости | ±15–20% |
Косвенные методы (без нарушения поверхности)

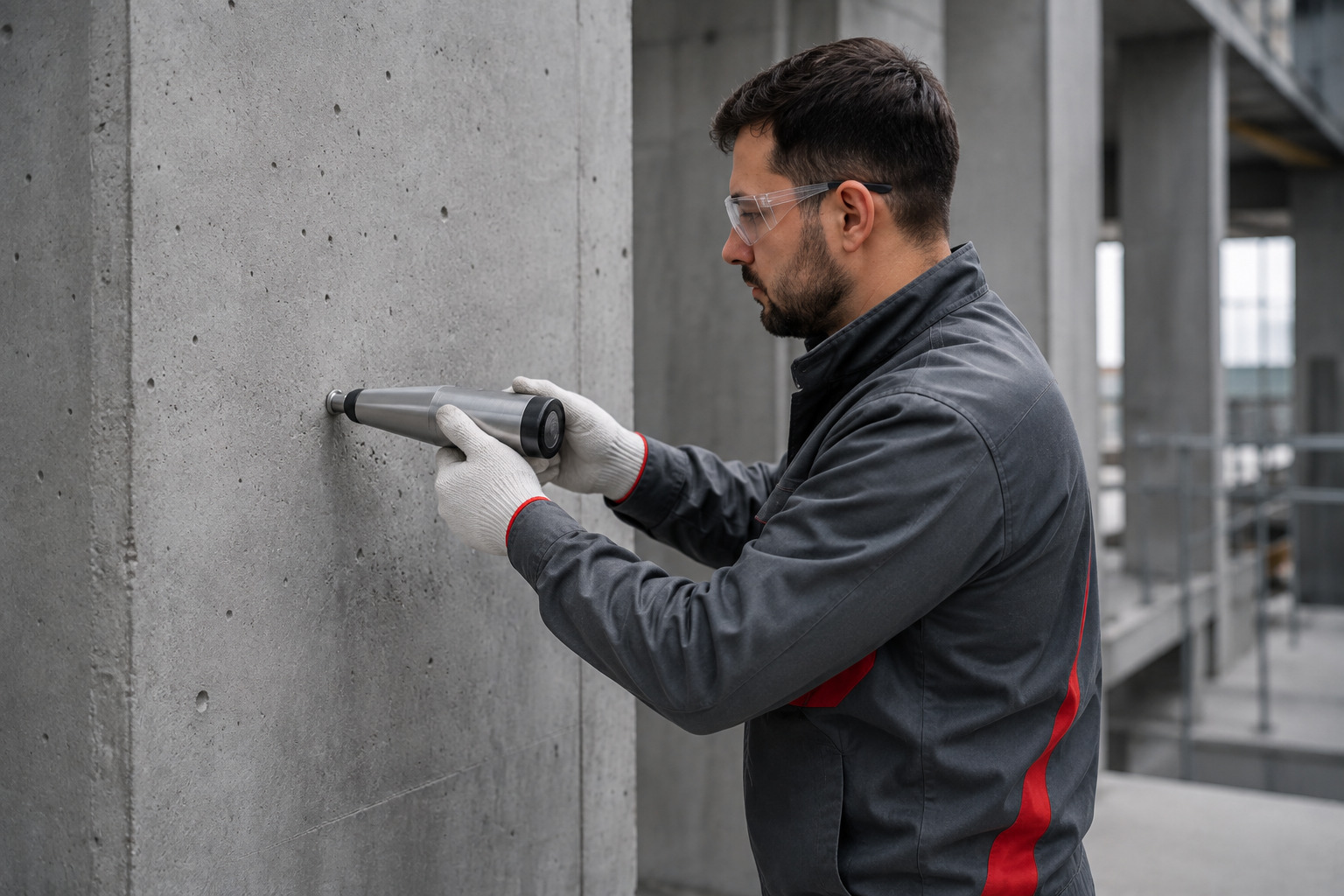

- Ударный импульс и упругий отскок (склерометр Шмидта) — прибор фиксирует величину отскока бойка от поверхности; быстро, но зависит от состояния поверхностного слоя
- Пластическая деформация (метод вдавливания) — оценка твёрдости поверхностного слоя бетона

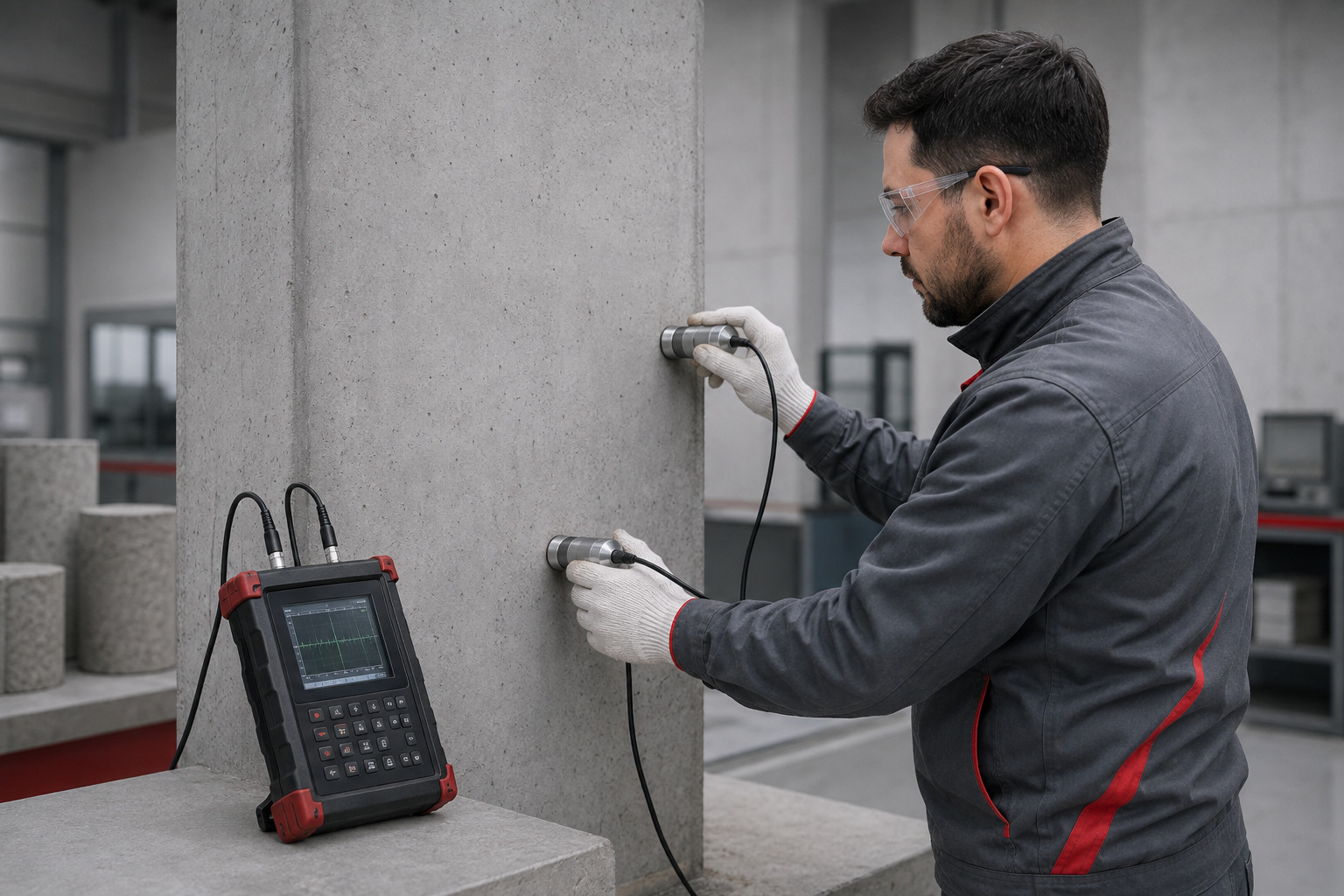

- Ультразвуковое прозвучивание (ГОСТ 17624) — измеряется скорость прохождения УЗ-волн через бетон (норма: 3500–4500 м/с); единственный метод, позволяющий контролировать прочность в глубинных слоях конструкции
- Радиографический метод — просвечивание рентгеновскими или гамма-лучами для выявления скрытых дефектов и пустот
Подходят для проверки непосредственно на строительной площадке.
Применяются отрыв со скалыванием или выбуривание кернов с последующим испытанием на прессе.
Лабораторные и полевые испытания
Лабораторные испытания проводятся в аккредитованной лаборатории бетонного завода или строительной организации. Образцы-кубы изготавливаются на заводе из каждой партии бетона согласно ГОСТ 18105-2018: не менее двух проб от партии и не менее одной пробы в смену. Лаборатория ведёт журналы, составляет протоколы и несёт ответственность за достоверность результатов.
Полевые (натурные) испытания проводятся непосредственно на объекте строительства. Применяются неразрушающие методы: склерометрия, УЗ-прозвучивание, отрыв со скалыванием. Полевые исследования бетона обязательны при:
- Входном контроле поставляемой смеси
- Приёмке монолитных конструкций
- Экспертизе существующих зданий и сооружений
- Выяснении причин трещинообразования или деформаций
Связанная тема: подробнее о проверке смеси, документах и контроле на разных стадиях строительства — в материале «Контроль качества бетона».
Оборудование для испытаний
Проведение испытаний бетона требует специализированного оборудования. Вот основной состав лаборатории бетонного завода:
| Оборудование | Назначение | Норматив |
|---|---|---|
| Гидравлический пресс (ПГМ, ИП) | Испытания на сжатие и растяжение | ГОСТ 10180-2012, ГОСТ 28840-90 |
| Склерометр (молоток Шмидта) | Неразрушающий контроль твёрдости | ГОСТ 22690-2015 |
| Ультразвуковой дефектоскоп (УК-1401, Пульсар) | УЗ-прозвучивание бетона | ГОСТ 17624-2012 |
| Прибор отрыва со скалыванием (ПОС-50МГ4) | Прямой НК прочности в конструкции | ГОСТ 22690-2015 |
| Формы металлические (кубы, призмы, цилиндры) | Изготовление контрольных образцов | ГОСТ 22685-89 |
| Виброплощадка / виброштыковка | Уплотнение бетонной смеси при формовке | ГОСТ 10180-2012 |
| Камера нормального твердения | Хранение образцов (T=20°C, W≥95%) | ГОСТ 10180-2012 |
| Установка водонепроницаемости | Контроль марки по водонепроницаемости (W) | ГОСТ 12730.5-2018 |
Подготовка и выбор образцов
Правильная подготовка образцов — залог достоверных результатов испытаний бетона. Отступление от требований ГОСТа на этом этапе обесценивает все последующие измерения.

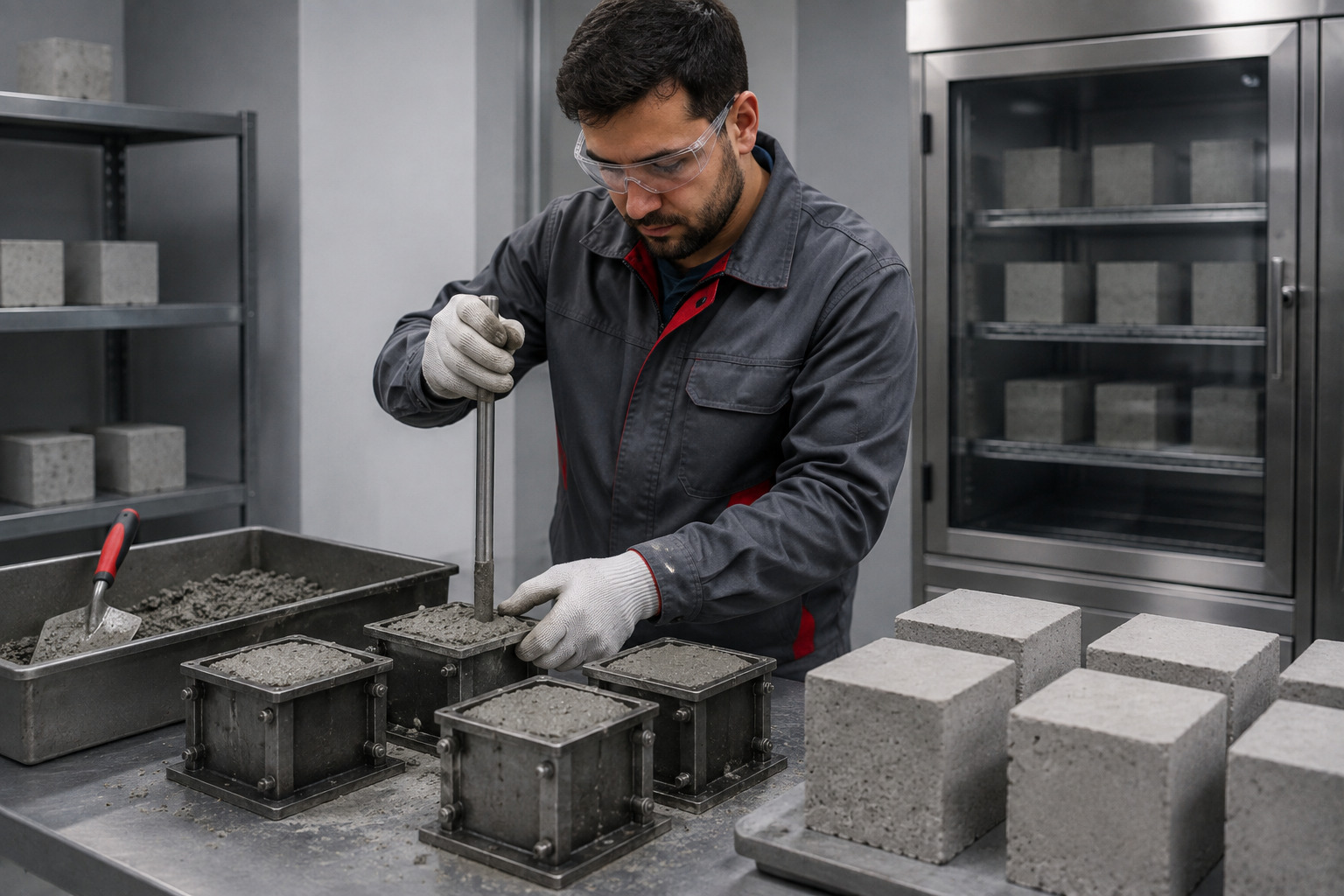

Требования к контрольным образцам по ГОСТ 10180-2012:
- Базовая форма и размер — куб 150×150×150 мм; для крупного заполнителя (фракция 40 мм) — куб 200×200×200 мм, для заполнителя 70 мм — куб 300×300×300 мм
- Формы — стальные разборные, внутренние грани должны быть чистыми, смазанными разделительным составом
- Уплотнение — на виброплощадке или штыкованием (в зависимости от подвижности смеси П1–П5)
- Серия образцов — не менее 3 кубов на одну серию (один срок испытания)
- Маркировка — дата изготовления, номер партии, класс бетона
- Условия твердения — стандартное твердение (камера): 20±2°C, влажность ≥95%; либо условия, имитирующие реальные (при полевом контроле)
- Подготовка опорных поверхностей — отклонение от плоскостности не более 0,001 от размера образца; при необходимости — шлифование или кэппирование
Выбор размера и формы зависит от вида испытания:
Прочность на сжатие.
Прочность на изгиб, осевое растяжение.
Водонепроницаемость, растяжение при раскалывании.
Экспертные и инспекционные испытания.
